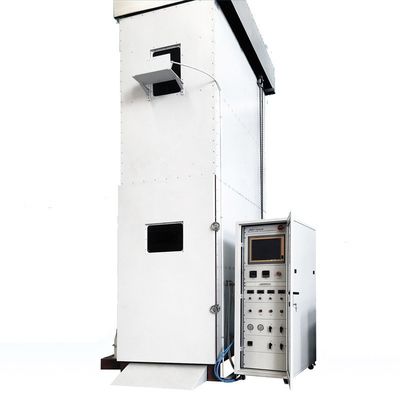

Μηχανή δοκιμής αποδέσμευσης θερμότητας καλωδίων και καλωδίων
| MOQ: | 1 μονάδα |
| τιμή: | negotiated |
| standard packaging: | Κεφάλαιο από πλακέτο |
| Delivery period: | 25 εργάσιμες μέρες |
| payment method: | T/T, L/C, Western Union, MoneyGram |
| Supply Capacity: | 1 μονάδα/μήνα |
συσκευές δοκιμής ευφλέκτου
,Εργαστήρια δοκιμών εύφλεκτης ικανότητας
Δυνατότητα δοκιμής θερμικής απελευθέρωσης καλωδίων και καλωδίων με διπλό ανιχνευτή ταχύτητας από ανοξείδωτο χάλυβα
Εισαγωγή του προϊόντος
Το πρότυπο EN 50399 καθορίζει τις συσκευές και τις μεθόδους δοκιμής για την αξιολόγηση της κατακόρυφης εξάπλωσης φλόγας, της απελευθέρωσης θερμότητας και της παραγωγής καπνού από κάθετα τοποθετημένα συρματόσχοινα καλώδια ή καλώδια,ηλεκτρικά ή οπτικά, υπό καθορισμένες συνθήκες.Το πρότυπο EN 50399 περιγράφει λεπτομερώς την συσκευή και τη διάταξη και τη βαθμονόμηση των οργάνων που πρέπει να εγκατασταθούν για τη μέτρηση της απελευθέρωσης θερμότητας και της παραγωγής καπνού κατά τη διάρκεια της δοκιμής φωτιάς.Δίδονται οι διαδικασίες δοκιμής που πρέπει να χρησιμοποιούνται για τις δοκιμές έγκρισης τύπου για την ταξινόμηση των καλωδίων στις ευρωκλάσεις B1ca, B2ca, Cca και Dca.
Τεχνικές παραμέτρους
1Ο θάλαμος δοκιμής έχει διαστάσεις 1.000±100(W) x 2.000±100(D) x 4.000±100(H) mm.Η κάτω επιφάνεια του θαλάμου δοκιμής είναι υψηλότερη από το έδαφος, ενώ η πίσω πλευρά συμπληρώνεται με μονωτικό υλικό για την απομόνωσή του από τη θερμότητα..
2Στο κατώτερο τμήμα του θαλάμου δοκιμής, υπάρχει μια τρύπα μεγέθους 800±20 ((W) x 400±10 ((D) στην θέση 150±10 mm από την μπροστινή πλευρά του θαλάμου για την παροχή αέρα.
3.Στην πίσω γωνία του ανώτερου τμήματος του θαλάμου δοκιμής υπάρχει μια τρύπα εξάτμισης μεγέθους 300±30(W) x1.000±100(D) που επιτρέπει την εκπομπή καπνού κατά τη διάρκεια της δοκιμής.
4Στο μπροστινό μέρος του καυστήρα του κατακόρυφου δοκιμαστή εξάπλωσης της φλόγας τοποθετείται μια παγίδα φλόγας για να αποφεύγεται η αντίδραση του προπάνου ώστε να εξασφαλίζεται η μέγιστη ασφάλεια.
5Σε αντίθεση με τον συμβατικό εξοπλισμό IEC60332-3, ο κάθετος δοκιμαστής εξάπλωσης φλόγας καταγράφει όλες τις συνθήκες ελέγχου και δοκιμής με τον υπολογιστή για να προσθέσει ευκολία χρήσης.
6.Αν σταματήσει η δοκιμή υπερβολικής καύσης λόγω συσκευής σπρέι νερού που έχει εγκατασταθεί για σβήσιμο.
7Το πρόγραμμα μπορεί να προγραμματιστεί σύμφωνα με τις απαιτήσεις του προτύπου και των 70.000 Btu/h.
8.Διάμετροι ευρείας σκάλας από ανοξείδωτο χάλυβα: 500 W × 3, 500 H mm.
9.Συμβατικές διαστάσεις σκάλας από ανοξείδωτο χάλυβα: 800 ((W) × 3, 500 ((H).
10Δύο σετ από τυποποιημένο καυστήρα προπάνου και μίγματα βεντούρι.
11.Ακολουθήστε την πρότυπη κατηγορία προγραμματισμού για να επιλέξετε μια δοκιμή.
12Το σύστημα εξάτμισης αποτελείται από αντλία συλλογής καπνού, αγωγό εξάτμισης, σύστημα εισόδου αέρα, φυγοκεντρικό ανεμιστήρα και μετατροπέα συχνότητας.
13Το τμήμα των αγωγών στεγάζει όλες τις ανιχνευτές δειγματοληψίας αερίων, τις ανιχνευτές θερμοκρασίας και ροής μάζας και διαθέτει θύρες για το σύστημα μέτρησης καπνού.
14.Παραμαγνητικός αναλυτής οξυγόνου, με τη μέθοδο της παραμαγνητικής αλλαγής για τη μέτρηση της συγκέντρωσης οξυγόνου στο αέριο.
15.Αναλυτής διοξειδίου του άνθρακα (υπερκόκκινο) για χρήση στη μέτρηση της απελευθέρωσης θερμότητας. Περιοχή συγκέντρωσης 0-10%.
16Φίλτρο καπνού, ψυγείο ψύξης, στήλη ξήρανσης, αντλία και ρυθμιστές αποβλήτων για την προετοιμασία των αερίων των δειγμάτων πριν από την ανάλυση.
17Σύστημα και λογισμικό απόκτησης δεδομένων.
Χαρακτηριστικά και εφαρμογή
1. τυποποιημένη μονάδα καμπίνα 19, συμπεριλαμβανομένου του παραμαγνητικού αναλυτή αερίου O2, μη διασκορπιστικού υπέρυθρου CO2·
2. Ταϊβάν Advantech πίνακα απόκτησης δεδομένων 1 σύνολο, μπορεί να συλλέξει τη θερμοκρασία, τη διαφορά πίεσης αερίου και τα δεδομένα του αναλυτή αερίου, κλπ.
3Δύο κατευθύνσεις ανιχνευτής ταχύτητας από ανοξείδωτο χάλυβα, με ένα σύνολο συσκευών ανίχνευσης της πίεσης του ανέμου, όπως μικροδιαφορετικός αισθητήρας πίεσης.
4Το θερμοσύνδεσμο τύπου Κ των ΗΠΑ OMEGA 3, ανίχνευση θερμοκρασίας αερίων καπνού 1 σύνολο.
5. Εξοπλισμένο με ένα σύνολο συσκευής ανίχνευσης συλλογής αερίου, που συνδέεται με σωλήνα PTFE, μπορεί να συλλέξει διαβρωτικό αέριο·
6. αφυγραντιστική ψυκτική παγίδα, ρυθμιστής σταθερής ροής αερίου και τάσης, 1 σύνολο συσκευής άντλησης αερίου CAST της Αμερικής, εξοπλισμένη με σωλήνα από ανοξείδωτο χάλυβα και σύνδεση σωλήνα PTFE·
7.Σύστημα μέτρησης πυκνότητας καπνού για λαμπτήρα πυρακτώσεως που αποτελείται από πηγή φωτός πυρακτώσεως και συσκευή λήψης φωτοδιόδων πυριτίου·
8Εξοπλισμένο με 5 ουδέτερα φίλτρα, οπτική πυκνότητα εύρος 0,1-2.
9.4 εισαγόμενες συσκευές ελέγχου της ροής μάζας, εφοδιασμένες με βαλβίδες μείωσης πίεσης, βαλβίδες ηλεκτροσόκ κλπ.
10. τυποποιημένο λογισμικό δοκιμών, συμπεριλαμβανομένων των διαδικασιών βαθμονόμησης, και μπορεί να χρησιμοποιηθεί για δοκιμές καύσης μονομερών·
11. Εξοπλισμένο με 1 σύνολο υπολογιστών και συσκευών εκτύπωσης.
12Ο εξοπλισμός δοκιμής, όπως σωλήνας εξάτμισης και φυγοκεντρικός ανεμιστήρας.
13Δύο ελεγκτές ροής μάζας προπανίου.
14Δύο ελεγκτές ροής μάζας αέρα.
15Η βαθμονόμηση φλόγας 22,5 kW και 30 kW μπορεί να εκτελείται από ελεγκτή ροής μάζας που ενεργεί σε έναν μόνο καυστήρα.
16. Συσκευή δοκιμής καύσης καλωδίων και καλωδίων.
Εφαρμογή:Το σύστημα δοκιμής είναι δοκιμή πυρκαγιάς μεσαίας κλίμακας που προσομοιώνει συνδυασμένο καλώδιο ή καλώδιο οπτικών ινών.Το καλώδιο δοκιμής τοποθετείται σε κατακόρυφη κλίμακα από χάλυβα και ανάβεται από καθορισμένη πηγή ανάφλεξης για την αξιολόγηση της συμπεριφοράς καύσης και της απόδοσης καύσης του καλωδίου.- δεδομένα απόδοσης καύσης για τα πρώτα στάδια πυρκαγιάς καλωδίου,
Η δοκιμή του ρυθμού απελευθέρωσης θερμότητας αντικατοπτρίζει τον κίνδυνο εξάπλωσης της φλόγας κατά μήκος του καλωδίου και την πιθανή επίπτωση της πηγής πυρκαγιάς στην παρακείμενη περιοχή.Η δοκιμή πυκνότητας καπνού δείχνει την ορατότητα της περιοχής πυρκαγιάς και τον κίνδυνο του καπνού για την προσωπική ασφάλεια.
Πληροφορίες για το προϊόνΜηχανή δοκιμής αποδέσμευσης θερμότητας για σύρμα και καλώδιο
Η συσκευή δοκιμής EN 50399 αποτελείται από συσκευή IEC 60332-3, μέτρηση απελευθέρωσης θερμότητας, μέτρηση πυκνότητας καπνού και τροποποιημένο σύστημα εισόδου αέρα.Αυτό επιτυγχάνεται με την τοποθέτηση ενός μικρού οργανοποιημένου τμήματος του αγωγού στο σύστημα εξάτμισης της πλατφόρμας και τη χρήση αυτού με τα σχετικά όργανα ανάλυσης αερίων και λογισμικόΤο τμήμα των αγωγών στεγάζει όλες τις ανιχνευτές δειγματοληψίας αερίων, τις ανιχνευτές θερμοκρασίας και ροής μάζας και διαθέτει θύρες για το σύστημα μέτρησης καπνού.
Η δοκιμή μπορεί να επιτύχει τα ακόλουθα χαρακτηριστικά του καλωδίου ή του καλωδίου υπό ορισμένες συνθήκες καύσης:
Διαστολή φλόγας Διαστολή φλόγας FS
Δείκτης εκπομπής θερμότητας Δείκτης εκπομπής θερμότητας HRR
Συνολική αποδέσμευση θερμότητας Συνολική αποδέσμευση θερμότητας THR
Ποσοστό παραγωγής καπνού Ποσοστό παραγωγής καπνού
Συνολική παραγωγή καπνού Συνολική παραγωγή καπνού
Δείκτης ρυθμού ανάπτυξης καύσης
Προδιαγραφές
DIN:DIN EN 50399:2017
EN:EN 50399
GB/T 31248:2014
Μέγεθος:1120 mm (W) x 2200 mm (D) x 5600 mm (H)
Βάρος:1200kg
Απαιτήσεις εγκατάστασης
Ηλεκτρικό: 110V AC 60Hz / 230V AC 50Hz, 5A
Θερμοκρασία περιβάλλοντος: 10°C έως 35°C
Αέριο: αέρας και προπάνιο
