Συσκευές δοκιμής της SAE J2302 για τη θερμική αποτελεσματικότητα της μόνωσης μανικιών

SAE J2302 Μηχανή δοκιμής για τη θερμική αποτελεσματικότητα της μόνωσης του μανδύα

Εισαγωγή του προϊόντος

Η δοκιμή αυτή πρέπει να επιτρέπει τη μέτρηση της αντοχής στην ροή ακτινοβολούμενης θερμότητας των μονωτικών υλικών που περιέχονται σε μανδύα, σωλήνα ή ταινία.Η αποτελεσματικότητα του μανδύα προσδιορίζεται με τη μέτρηση της διαφοράς θερμοκρασίας ενός μαύρου κεραμικού κυλίνδρου και με και χωρίς προστατευτικό μανδύα.

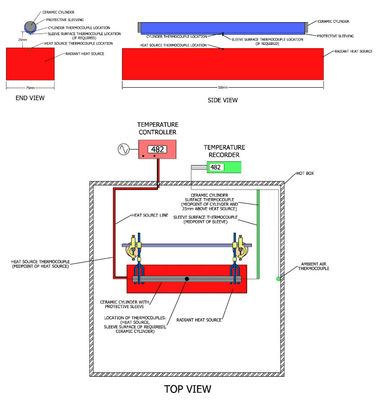

Σύνθεση

Θερμό κουτί (παράρτημα 2)

Εσωτερικές διαστάσεις 500 x 500 x 500 mm.

Διαμόρφωση προφίλ αλουμινίου με μονωτικό πάνελ (ατσάλι ατσάλινο + μονωτικό + ατσάλινο), στο κάτω μέρος και στις πλευρές.

Πρέπει να υπάρχει ένα σύστημα ανοίγματος και κλεισίματος στην άνω όψη.

Μια πόρτα με άνοιγμα πρέπει να είναι διαθέσιμη στο μπροστινό μέρος.

Τα πόδια πρέπει επίσης να είναι διαθέσιμα, με δύο επιλογές: πόδια 2-10 cm για τοποθέτηση σε τραπέζι ή πόδια 50-80 cm για τοποθέτηση στο έδαφος

Πηγή ακτινοβολούμενης θερμότητας (παράρτημα 3)

Radiant “Itech” (712400) 1500W Already available at GREMTEK - Provide a casing to hold the radiant and insulate the back face - Regulation via a contactless sensor at the center of the radiant (KEYENCE FT-H50 - annex 4)

Θερμοσύνδεσμο Κ (παράρτημα 4)

Ένταλμα θερμοσύνδεσης τύπου Κ με φαινόμενο ζευγάρι - SV2000.

Αντισταθμισμένη αρσενική μινάτουρα.

Ρυθμιστής / καταγραφέας ή σύστημα αυτοματισμού

Ο ρυθμιστής πρέπει να επιτρέπει τη ρύθμιση της θερμοκρασίας στην επιφάνεια της πηγής θερμότητας.

Η ρύθμιση πρέπει να γίνεται μέσω του θερμοσύνδεσμου χωρίς επαφή (όπως το Keyence FT-H50K - παράρτημα 4).

Ο καταγραφέας ή το σύστημα αυτοματισμού πρέπει να αποθηκεύουν όλες τις μετρήσεις θερμοκρασίας (πηγές και θερμοσύνδετα τύπου K).

Τα δεδομένα αυτά πρέπει να είναι εύκολα ανακτήσιμα από κάθε υπολογιστή που συνδέεται στο δίκτυο.

Ο καταγραφέας ή το σύστημα αυτοματισμού πρέπει να επιτρέπουν τον καθορισμό:

Ποιο θερμοσύστημα ελέγχει την πηγή θερμότητας Η συχνότητα καταγραφής (παράδειγμα: καταγραφή θερμοκρασίας κάθε 1 ή 5 δευτερόλεπτα).

Καταγραφή ώρας έναρξης και λήξης (εάν είναι δυνατόν)

Προσθέστε σχόλια (εάν είναι δυνατόν)

Ορισμός ονόματος για τα συνδεδεμένα θερμό ζεύγη (εάν είναι δυνατόν)

Δυνατότητα καταγραφής έως 12 θερμοσύνθετων ζεύγων τύπου K με πρίζα MMK για μικροσκοπικούς συνδέσμους (παράρτημα 4)

Υποστήριξη κυλίνδρου

Αυτό πρέπει να είναι σε θέση να κρατά σταθερά τον κύλινδρο στα άκρα του παράλληλα με αυτό το ακτινοβολητή σύμφωνα με τις διαφορετικές διαμέτρους.

Η αποσυναρμολόγηση της φιάλης πρέπει να είναι εύκολη για την αντικατάστασή της (δοκιμασία με ή χωρίς προστασία).

Η απόσταση μεταξύ της ακτινοβολούμενης επιφάνειας και της ακτινοβολούμενης επιφάνειας πρέπει να είναι εύκολα ρυθμιζόμενη από 5 έως 100 mm.

Το σύστημα τοποθέτησης πρέπει να μπορεί να προσαρμόζεται για να χρησιμοποιεί και άλλα στηρίγματα εκτός των κυλίνδρων.

Αυτό το σύστημα τοποθέτησης πρέπει να μπορεί να προσαρμόζεται για να χρησιμοποιεί υποστήριξη εκτός κυλίνδρων, π.χ. πλάκα, εξαρτήματα πελατών κλπ.
