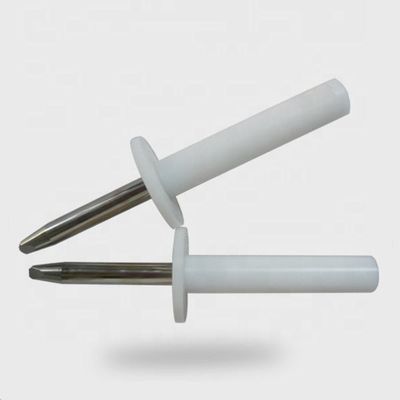

Δοκιμαστικό δακτυλικό ανιχνευτικό από νάιλον από ανοξείδωτο χάλυβα 11 του IEC 61032
| MOQ: | 1 |
| τιμή: | negotiable |
| standard packaging: | Συσκευασίες εξαγωγής |
| Delivery period: | 7 εργάσιμες ημέρες |
| payment method: | T/T, L/C, D/A, D/P, T/T, Western Union, MoneyGram |
δοκιμαστικό δακτυλικό ανιχνευτή 11
,iec 61032 ανιχνευτής δακτύλου δοκιμής
Περιγραφή του προϊόντος
Το άκαμπτο δαχτυλίδι δοκιμής είναι ένας ανιχνευτής δοκιμής ακριβείας που κατασκευάζεται σύμφωνα με το σχήμα 7 (σχήμα 7) της IEC 61032 (ελέγχος 11) και χρησιμοποιείται για την προσομοίωση ενός ανθρώπινου δακτύλου.Χρησιμοποιείται επίσης από τα πρότυπα της IEC 60335.Η δοκιμασία αυστηρότητας πραγματοποιήθηκε σε αντλία από ανοξείδωτο χάλυβα και πολυαμίδιο.
Εφαρμογή
1Το αρθρωτό μέρος της δοκιμαστικής συσκευής δεν μπορεί να αγγίξει τα ενεργά μέρη ή να πλησιάσει τα επικίνδυνα μέρη και δεν μπορεί να εισέλθει πλάκα προστασίας 50 mm έως 20 mm.
2Για την πρόληψη ηλεκτροπληξίας, απαιτούνται καλώδια, συσκευές ισχύος και φωτιστικά.
3Οι δύο αρθρώσεις επιτρέπουν την κίνηση στο ίδιο επίπεδο και στην ίδια κατεύθυνση με γωνία 90° με ανοχή 0° έως +10°.
Τεχνικές παραμέτρους
|
Δορυφορικό μήκος δακτύλου |
80 χιλιοστά |
|
Διάμετρος κόμματος |
12 χιλιοστά |
|
Διάμετρος πίνακα φράγματος |
50 χιλιοστά |
|
Δάχος της πλακέτας φράγματος |
5 χιλιοστά |
|
Υλικό |
Δελρίνη και ανοξείδωτο χάλυβα |
ΣΗΜΕΙΩΣΗ 1:Η χρήση του διαλύματος πιν και αυλακώματος είναι μόνο μία από τις πιθανές προσεγγίσεις για τον περιορισμό της γωνίας κάμψης σε 90°.οι διαστάσεις και οι ανοχές των στοιχείων αυτών δεν αναφέρονται στο σχέδιοΟ πραγματικός σχεδιασμός πρέπει να εξασφαλίζει γωνία κάμψης 90° με ανοχή 0° έως + 10°.
ΣΗΜΕΙΩΣΗ 2: Οι διαστάσεις που περιέχονται μεταξύ παρενθέσεων είναι μόνο προς ενημέρωση.
ΣΗΜΕΙΩΣΗ 3: Το δάχτυλο δοκιμής λαμβάνεται από την IEC 60950-1, σχήμα 2Α. Το δαχτυλίδι δοκιμής βασίζεται στην IEC 6103216), σχήμα 2, δοκιμαστικό ανιχνευτή Β. Σε ορισμένες περιπτώσεις, οι ανοχές είναι διαφορετικές.
