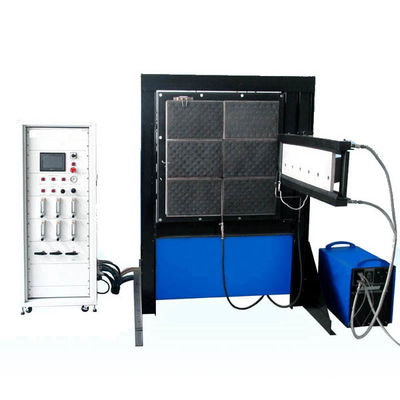

BS 476-7 ΣούΕπεξεργασία της επιφάνειαςΤεστέραςγια τη μέτρηση της επέκτασης της φλόγας του τοίχου

Εισαγωγή του προϊόντος

Το τμήμα 7 της ΒΣ 476 προσδιορίζει μέθοδο δοκιμής για τη μέτρηση της πλευρικής εξάπλωσης της φλόγας κατά μήκος της επιφάνειας του δείγματος ενός προϊόντος με όρια κατακόρυφα υπό αντίθετες συνθήκες ροής.και ένα σύστημα ταξινόμησης που βασίζεται στον ρυθμό και την έκταση της εξάπλωσης της φλόγαςΠαρέχει δεδομένα κατάλληλα για τη σύγκριση των επιδόσεων τελικής χρήσης ουσιαστικά επίπεδων υλικών, σύνθετων υλικών ή συγκροτημάτων, τα οποία χρησιμοποιούνται κυρίως ως εκτεθειμένες επιφάνειες τοίχων και οροφών.

Παράμετροι προϊόντος

1Η επιφάνεια του ακτινοβολούμενου πάνελ είναι 850 mm X 850 mm, και το δομικό πλαίσιο υποστήριξης είναι ενισχυμένο.
2. Ο κάτοχος δείγματος είναι κάθετος προς τον πίνακα ακτινοβολίας και το πρότυπο σήμα κλίμακας παραπάνω, η κρίσιμη ροή ακτινοβολίας θερμότητας μπορεί να μετρηθεί σύμφωνα με την απόσταση εξάπλωσης της φλόγας.
3. Εφοδιασμένο με συσκευή κυκλοφορίας ψύξης νερού, ο κάτοχος δείγματος μπορεί να ψύχεται με νερό για να αποφευχθεί η ζημιά που προκαλείται από μακροχρόνια υψηλή θερμοκρασία.
4Εξοπλισμένα με συσκευή ανάφλεξης μικρής φλόγας, με λειτουργία ανάφλεξης με σπίθα.
5. Το πίνακα ακτινοβολίας είναι εξοπλισμένο με συσκευή ανίχνευσης υψηλής θερμοκρασίας.
6Εξοπλισμένο με αισθητήρα ροής θερμικής ακτινοβολίας που ψύχεται με νερό, τα αποτελέσματα μπορούν να ανιχνευθούν από το NIST των Ηνωμένων Πολιτειών.
7. Εξοπλισμένο με ηλεκτρικό κουτί ελέγχου, μπορεί να ρυθμίσει τη ροή αερίου και αέρα, και να εμφανίσει τα στοιχεία ροής θερμικής ακτινοβολίας.
8Εξοπλισμένο με PLC και διεπαφή ανθρώπου-μηχανής για την προβολή των πληροφοριών που απαιτούνται για τις δοκιμές.

Χαρακτηριστικά και εφαρμογή

1Η συσκευή αυτή αποτελείται από ένα πίνακα ακτινοβολίας τοποθετημένο κατακόρυφα σε ένα περίβλημα και υποστηριζόμενο σε ένα πλαίσιο.
2Ο πίνακας ακτινοβολίας είναι μολυσμένος με ένα μείγμα αερίου-αέρα.
3Το πίνακα ακτινοβολίας έχει τετραγωνικό μέγεθος 850 mm για ένα πορώδες ανθεκτικό μπλοκ καυστήρα τύπου που έχει σχεδιαστεί για να παρέχει αποτελεσματική καύση του μείγματος αέρα-αέριο-αέρος,χωρίς ανάφλεξη στην επιφάνεια του πάνελ υπό συνθήκες λειτουργίας.
4Ο πίνακας ακτινοβολίας και το περιβάλλον του στηρίζονται σε πλαίσιο έτσι ώστε το κέντρο του πίνακα να βρίσκεται περίπου 1250±100 mm πάνω από το επίπεδο του δαπέδου.
5. Κρατητής δείγματος και ελεγκτική φωτιά τοποθετημένη σε μία πλευρά της συσκευής.
6Ο θραύστης δείγματος αποτελείται από ένα χάλυβα πλαίσιο που ψύχεται με νερό με πλάκες προσώπου που ψύχνουν με νερό.Οι πλάκες του προσώπου είναι επικαλύπτονται τα δείγματα από 20±2 mm στις άνω και κάτω άκρες τους και πάνω από την κατακόρυφη άκρη που βρίσκεται δίπλα στον πίνακα ακτινοβολίας.
7. Τοποθετείται μια σφραγίδα με ελατήριο για να σφραγίζει το δείγμα στις πλάκες του προσώπου.
8Η φορητή παροχή νερού στον κάτοχο δείγματος εξασφαλίζει ότι η μέγιστη θερμοκρασία δεν υπερβαίνει τους 35°C στην έξοδο από τον κάτοχο δείγματος.
9. The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.
10Το ύψος του φορέα δείγματος είναι κεραυνοειδής ώστε να μπορεί να κυματίζεται οριζόντια, μακριά από το πρόσωπο του πίνακα ακτινοβολίας μεταξύ των δοκιμών,από τη θέση δοκιμής στη θέση αναμονής και αντίστροφα.
11Ο πιλοτικός καυστήρας αποτελείται από ένα χάλυβα σωλήνα.
12Οι αγωγές τροφοδοσίας αερίου και αέρα προς τον πίνακα ακτινοβολίας περιέχουν μετρητές ροής, ρυθμιστές πίεσης, βαλβίδες ελέγχου και διατάξεις ασφαλείας.
13Μετρητής ροής θερμότητας: εύρος: 0 ~ 50 kw/m2, εκπομπή επιφάνειας: ε=0,95±0.05.
14.Φανταστικό πίνακα βαθμονόμησης με κάλυμμα, βαθμολογημένο μέτρο ροής θερμότητας και τοποθέτηση.

Πληροφορίες για το προϊόνΗ φλόγα εξαπλώνεται στην επιφάνειαΤεστέρας

Η συσκευή δοκιμής εξάπλωσης φλόγας επιφάνειας είναι δοκιμαστής υψηλής ταχύτητας για την καθυστέρηση της φλόγας από χάλυβα της σειράς BS 6853,το οποίο είναι κατάλληλο για τα βρετανικά πρότυπα δοκιμών για τα δομικά υλικά και τα υψηλής ταχύτητας ατσάλινα ελαφροδυναμικάΤο πρότυπο είναι BS 476-7. Η μέθοδος δοκιμής χρησιμοποιείται για τον προσδιορισμό της πλευρικής επέκτασης της επιφάνειας δείγματος και με βάση την ταχύτητα.Το BS 476-7 χρησιμοποιείται κυρίως για τη μέτρηση της επέκτασης της φλόγας των εκτεθειμένων επιφανειών σε τοίχους και οροφές.
Η μέθοδος δοκιμής συνίσταται στη μέτρηση της κρίσιμης ροής ακτινοβολίας με την ανάφλεξη του δείγματος με μια μικρή φλόγα που αντέχει στη σταδιακή αλλαγή της ακτινοβολικής θερμικής ενέργειας.Η θερμική ακτινοβολία μετρά 850 χ 850 χιλιοστάΟ φορέας δοκιμής ψύχεται με νερό και είναι εξοπλισμένος με διάτρητη πλάκα βαθμονόμησης και αισθητήρα θερμικής ροής ακτινοβολίας για την βαθμονόμηση της καμπύλης ροής θερμικής ακτινοβολίας.Το όργανο δοκιμής έχει υψηλές απαιτήσεις στον εργαστηριακό χώρο, και ο χρήστης χρειάζεται περισσότερα μέτρα ασφαλείας πριν το όργανο δοκιμής μπορεί να συναρμολογηθεί.

Πρότυπο:BS:BS 476-7
Μέγεθος:1220 mm (W) x 550 mm (D) x 1920 mm (H)
Βάρος: 210kg

Απαιτήσεις εγκατάστασης

Ηλεκτρικό: 230 V ονομαστικό 10 Amps
Θερμοκρασία περιβάλλοντος: 10°C έως 35°C
Προμήθειες αερίου: προπάνιο και συμπιεστή αέρα
Δωμάτιο δοκιμών: 400m3

Δοκιμαστής επιφανειακής εξάπλωσης φλόγας.pdf

Τι είναι η δοκιμή εξάπλωσης της φλόγας;

Δοκιμές εξάπλωσης της φλόγαςστοχεύουν στη μέτρηση της τάσης της φλόγας να εξαπλώνεται σε ένα υπόστρωμα και να συσχετίζονται άμεσα με την επιφανειακή φλόγαπροπαραγωγή σε πραγματικό σενάριο πυρκαγιάς.
