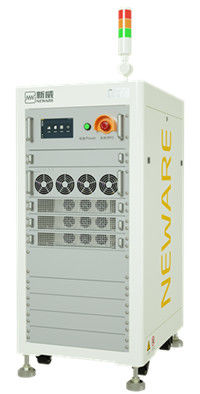

Εξοπλισμός δοκιμής εργαστηρίου 100V 50A με μονάδα μπαταρίας και σύστημα ελέγχου PACK
| MOQ: | 1 μονάδα |
| τιμή: | Negoitable |
| standard packaging: | Κεφάλαιο από πλακέτο |
| Delivery period: | 15 εργάσιμες μέρες |
| payment method: | Δυτική Ένωση, MoneyGram, T/T |
| Supply Capacity: | 1 μήνας PC |
Εργαστηριακό εξοπλισμό δοκιμών 100V 50A
,Εργαστηριακό εξοπλισμό δοκιμών ελέγχου PACK
Μονάδα μπαταρίας 100V 50A & Σύστημα επιθεώρησης PACK Εργαστηριακό εξοπλισμό δοκιμών
Μονάδα μπαταρίας 100V, 50A και σύστημα ελέγχου PACK
Περιγραφή προϊόντος του εξοπλισμού εργαστηριακών δοκιμών:
1. δοκιμή προσομοίωσης μπαταρίας ισχύος, δοκιμή πολλαπλασιαστή.
2. δοκιμές ζωής κύκλου.
3, Δοκιμές ισχύος, χωρητικότητας και ενέργειας.
4, Εικονική ομαδοποίηση συσσωρευτών μπαταριών ισχύος: προσαρμογή καμπύλης φόρτισης και εκφόρτισης, δοκιμή και αξιολόγηση της συνέπειας της μπαταρίας.
5, Δοκιμασία ικανότητας φόρτισης και εκφόρτισης υψηλού πολλαπλασιαστή.
6, Δοκιμές μονάδων συσσωρευτών ηλεκτρικής ενέργειας και συσσωρευτών αποθήκευσης ενέργειας: τάση ενιαίας κυψέλης, παρακολούθηση θερμοκρασίας ενιαίας κυψέλης (εξοπλισμός υψηλής τάσης).
Λειτουργικά χαρακτηριστικά (μερικές λειτουργίες απαιτούν προσαρμογή):
1, Πλατφόρμα δοκιμών υψηλής απόδοσης φόρτισης/αφόρτισης που αναπτύχθηκε ειδικά για μονάδες μπαταριών υψηλής πυκνότητας ισχύος (πακέτα).
2, Χρησιμοποιώντας μοντελοποιημένο σχεδιασμό απομόνωσης υψηλής συχνότητας δύο σταδίων AC/DC και DC/DC, σε συνδυασμό με μετατόπιση χαμηλής θερμοκρασίας, υψηλής απόδοσης πολλαπλών καναλιών 24-bit ADC,η ακρίβεια σταθερής κατάστασης είναι υψηλότερη από τον παραδοσιακό εξοπλισμό.
3, Μεγάλη πυκνότητα ισχύος του συστήματος, με πολυκαναλική ολοκλήρωση και λειτουργία ανάκτησης ενέργειας.
4, λειτουργία HMI, ένα κλειδί έξυπνη αυτόματη βαθμονόμηση.
5, Πολλαπλή προσαρμοστικότητα BMS, υποστήριξη φορτίου/αποφόρτισης ίδιας/διαφορετικής θύρας, υποστήριξη σχήματος BMS ρελέ/MOS, υποστήριξη ανεξάρτητης επέκτασης επικοινωνίας CAN και RS485, υποστήριξη λειτουργίας διαμόρφωσης DBC.
6, Απομακρυσμένος έλεγχος του ανώτερου υπολογιστή μέσω Ethernet, παράλληλη σύνδεση καναλιών, υποστήριξη για προσομοίωση παλμού και λειτουργικής κατάστασης.
7, σχεδιασμός διεπαφής ανθρώπου-μηχανής, οι λειτουργίες του συστήματος είναι απλές και εύκολες στη λειτουργία· υποστηρίζουν μια σειρά από προσαρμοσμένες ρυθμίσεις· είναι εξοπλισμένες με υπηρεσία αυτόματης υπενθύμισης τακτικής βαθμονόμησης.
Περιγραφή συστήματος του εξοπλισμού εργαστηριακών δοκιμών
Το σύστημα δοκιμών CE-6000 Module&PACK είναι εξοπλισμός υψηλής ακρίβειας φόρτισης/αποφόρτισης που αναπτύχθηκε για δοκιμές μπαταριών υψηλής ισχύος, με υψηλή ταχύτητα δυναμικής απόκρισης, υψηλή σταθερή ακρίβεια,ευέλικτη διαμόρφωση πολλαπλών καναλιώνΤο σύστημα είναι εξοπλισμένο με λειτουργίες εισόδου και ανάκτησης ενέργειας πολλαπλών καναλιών.που μπορεί να εξοικονομήσει μεγάλη ποσότητα ηλεκτρικής ενέργειας που καταναλώνεται κατά τη διαδικασία φόρτισης και φόρτισης· υιοθετεί αμφίδρομη τοπολογία μετατροπής συνεχούς ρεύματος υψηλής συχνότητας, σε συνδυασμό με υψηλής απόδοσης πολυκαναλικό 24-bit AD μετατροπέα τσιπ,με υψηλότερη ανάλυση δειγματοληψίας από τα παραδοσιακά συστήματα μονής εμβέλειας.
Τριφασική μονάδα AC-DC
- Τρεις φάσεις μηδενικού σχεδιασμού: υιοθετείται προηγμένη τρι-φάση μηδενικού σχεδιασμού,και η τάση του λεωφορείου είναι σταθερή μέσω ώριμου και αξιόπιστου κύκλου PFC τριών φάσεων για την κάλυψη της ζήτησης γρήγορης απόκρισης;
- Υψηλή ισχύς και χαμηλή αρμονική: διμερών συντελεστή ισχύος> 0.99, χαμηλή αρμονική ρεύματος < 5%, προσαρμόζεται σε διάφορα σκληρά δίκτυα ηλεκτρικής ενέργειας και ο μετατροπέας συνδέεται αξιόπιστα στο δίκτυο·
- Σχεδιασμός μαλακού διακόπτη: σε συνδυασμό με ώριμο και εξαιρετικό σχεδιασμό μαλακού διακόπτη, συνειδητοποιούν διμερή απομόνωση υψηλής συχνότητας, διμερή ροή ενέργειας, υψηλή απόδοση και εξοικονόμηση ενέργειας,και υψηλή ενεργειακή πυκνότητα;
- Σημαντική συμβατότητα: εξαιρετική ηλεκτρομαγνητική συμβατότητα, πιο αξιόπιστες και αποδοτικές μονάδες.
Μονάδα δικατευθυντικού DC-DC
- Υιοθετήστε το κύκλωμα BUCK-BOOST: υιοθετήστε αποτελεσματικό και αξιόπιστο κύκλωμα BUCK-BOOST για την επίτευξη ταχείας ανταπόκρισης της φόρτισης και της εκφόρτισης.
- Σχεδιασμός φίλτρου LCL υψηλής απόδοσης: σε συνδυασμό με κυκλώματα φίλτρου LCL υψηλής απόδοσης, χαμηλή κυματισμό, υψηλή ακρίβεια, ανεξάρτητος έλεγχος κάθε καναλιού, παράλληλη σύνδεση καναλιού/μονάδας υποστήριξης.
- Αντιμετωπίζει διαφορετικές απαιτήσεις δοκιμής: η τοπολογία υποστηρίζει ευέλικτη μεταμόρφωση,και μπορεί να επεκταθεί ώστε να είναι συμβατή με διαφορετικές θύρες φόρτισης και φόρτισης και μηδενική απόρριψη αρνητικής πίεσης για την κάλυψη διαφόρων απαιτήσεων δοκιμής μπαταρίας.
Κατάλογος εξαρτημάτων εξοπλισμού
| Κατάλογος εξαρτημάτων εξοπλισμού | ||
| Ε/Χ | Ονομασία | Σημείωση |
| 1 | Η γραμμή εξόδου ρεύματος κύριας οδού | 3 μέτρα μήκος |
| 2 | Κατάλογος δειγματοληψίας τάσης κύριας οδού | 3 μέτρα μήκος |
| 3 | Η γραμμή ρεύματος που συνδέεται με το τερματικό της μπαταρίας | Γραμμή θορύβου |
| 4 | Διάταξη δειγματοληψίας θερμοκρασίας βοηθητικού διαύλου | 3 μέτρα |
| 5 | Διάταξη ηλεκτρικής ενέργειας | μήκος καλωδίου3m |
| 6 | Γραμμή επικοινωνίας δικτύου | Διαμόρφωση πεδίου |
Διαχείριση και ανάλυση δεδομένων
| Λειτουργία καταγραφής τμημάτων δεδομένων | |
| Κάθε στάδιο εργασίας έχει ανεξάρτητες συνθήκες καταγραφής, οι οποίες μπορούν να ρυθμιστούν σε τρία τμήματα σύμφωνα με την τάση | |
| Βάση δεδομένων | |
| Κεντρική διαχείριση δεδομένων δοκιμών χρησιμοποιώντας βάση δεδομένων MySQL | |
| Τρόπος εξόδου δεδομένων | |
| Χάρτης | |
| Στυλ γραμμής καμπύλης | |
| Προσαρμόσιμο σχέδιο | |
| Τρόπος επικοινωνίας του ανώτερου υπολογιστή | |
| Βασισμένο στο πρωτόκολλο TCP/IP | |
| Διεύρυνση του Διαδικτύου | |
| Βασισμένο σε δίκτυο LAN, ανεξάρτητο τμήμα δικτύου, IP pool ορίζεται ανάλογα με τον αριθμό των συσκευών | |
| βαθμονόμηση | Συμπεριλαμβανομένου λογισμικού βαθμονόμησης ρεύματος και τάσης |
Απαιτήσεις διαμόρφωσης ανώτερου συστήματος υπολογιστών
| Ακριβώς. | |
|
Επεξεργαστής I5 ή ανώτερος, συχνότητα άνω των 2,4G, μνήμη άνω των 8G Windows 10 Επαγγελματίας Δίσκος σκληρού συστήματος άνω των 500G Μια τροφοδοσία ηλεκτρικής ενέργειας UPS (συστήνεται) Εναλλακτικά |
|
| Σύστημα λογισμικού NEWARE | |
|
BTS 8.0.X Λογισμικό ελέγχου δοκιμών πελατών Λογισμικό ανάλυσης δεδομένων BTSDA8.X |
|
| Πύλη διεπαφής | |
| Πορτ του Διαδικτύου | |
Συντήρηση εξοπλισμούτου εξοπλισμού εργαστηριακών δοκιμών
Πριν χρησιμοποιήσετε τα προϊόντα Newway, παρακαλούμε να δώσετε προσοχή στα ακόλουθα:
- Παρακαλείστε να επιλέξετε το μοντέλο του καλωδίου τροφοδοσίας ανάλογα με την ισχύ του εξοπλισμού,και να ελέγξετε την ονομαστική τάση πριν συνδέσετε το εξοπλισμό με την πρίζα ηλεκτρικής ενέργειας για να βεβαιωθείτε ότι η απαιτούμενη τάση και συχνότητα ταιριάζουν με την πραγματική παροχή ενέργειας;
- Δεν πρέπει να αναμειγνύονται νέες και παλιές μπαταρίες ή μπαταρίες διαφορετικών μοντέλων για δοκιμή.
- Κατά την εργασία με πολλαπλούς εξοπλισμούς, μην κλείνετε τον εξοπλισμό πολύ κοντά, γεγονός που μπορεί να οδηγήσει σε επιστροφή αέρα ή προθέρμανση του αέρα και δεν είναι βολικό για τη συντήρηση του εξοπλισμού.
- Δεν πρέπει να αποσυναρμολογείται ή να συναρμολογείται η πλακέτα κυκλωμάτων χωρίς άδεια για την αποφυγή σφαλμάτων επικοινωνίας ή ζημιών στον εξοπλισμό.
- Προτού χρησιμοποιήσετε τον εξοπλισμό, ενεργοποιήστε τον εξοπλισμό για να ελέγξετε αν είναι φυσιολογικός και αν ο ανιχνευτής του σφιγκτήρα της μπαταρίας έχει υποστεί ζημιά.δεν μπορεί να χρησιμοποιηθεί και πρέπει να επισυνάπτεται ετικέτα για να γίνονται παρατηρήσεις για την έγκαιρη συντήρηση;
- Κατά την εγκατάσταση της μπαταρίας στον φωτιστικό, παρακαλείσθε να δώσετε προσοχή στη σωστή σύνδεση μεταξύ των θετικών και αρνητικών ηλεκτροδίων της μπαταρίας και του φωτιστικού.
- Κατά την τοποθέτηση της μπαταρίας, είναι απαραίτητο να ρυθμίζεται η απόσταση μεταξύ των άνω και κατώτερων διακόπτες της ζεύξης και η κατώτερη ζεύξη πρέπει να πιέζεται τουλάχιστον κατά το ήμισυ για να εξασφαλίζεται καλή επαφή.Εάν η απόσταση μεταξύ των σφραγίδων είναι πολύ μικρή, είναι εύκολο να γρατζουνιστεί η μπαταρία· η υπερβολική χαλαρότητα της μπαταρίας θα επηρεάσει την ακρίβεια των δεδομένων δοκιμής·
- Παρακαλείστε να ορίσετε τα βήματα εργασίας σωστά κατά τη διάρκεια της δοκιμής, διαφορετικά η μπαταρία θα υποστεί ζημιά και θα οδηγήσει ακόμη και σε ατυχήματα ασφάλειας.
- Όταν η εσωτερική θερμοκρασία του εξοπλισμού υπερβαίνει τους 50 °C, ελέγξτε αν ο ανεμιστήρας λειτουργεί κανονικά.
- Σε περίπτωση μη φυσιολογικής τάσης και ισχύος δεδομένων ενός καναλιού κατά τη διάρκεια της χρήσης, σταματήστε αμέσως τη χρήση του καναλιού, τοποθετήστε μια ετικέτα και επικοινωνήστε με το τμήμα μετά την πώληση της Xinwei για συντήρηση.
- Οι παρακάτω προτάσεις θα σας βοηθήσουν να χρησιμοποιήσετε αποτελεσματικά την υπηρεσία εγγύησης.
- Για να εξασφαλιστεί η βέλτιστη απόδοση του εξοπλισμού και η ακριβής ακρίβεια της δοκιμής, συνιστάται η διενέργεια βαθμονόμησης μία φορά ετησίως·
- Κατά την αναβάθμιση ή την επανεγκατάσταση νέας έκδοσης λογισμικού, αφαιρέστε πρώτα την προηγούμενη έκδοση.
- Παρακαλείστε να χρησιμοποιείτε τον εξοπλισμό σύμφωνα με τις οδηγίες του παρόντος εγχειριδίου και να μην δοκιμάζετε άλλες μεθόδους.
- Το νερό της βροχής, η υγρασία και διάφορα υγρά ή υγρασία μπορεί να διαβρώσουν το ηλεκτρονικό κύκλωμα.
- Ο εξοπλισμός πρέπει να διατηρείται καθαρός και δεν πρέπει να χρησιμοποιείται ούτε να αποθηκεύεται σε χώρους με σκόνη ή βρώμικα, γεγονός που μπορεί να προκαλέσει βλάβη στα αποσπώμενα μέρη και τα ηλεκτρονικά του εξαρτήματα.
- Μην αποθηκεύετε τον εξοπλισμό σε υπερθέρμανση.
- Να μην φυλάσσεται ο εξοπλισμός σε πολύ κρύο μέρος, διαφορετικά, όταν η θερμοκρασία του εξοπλισμού αυξηθεί σε κανονική θερμοκρασία, θα σχηματιστεί υγρασία στο εσωτερικό, η οποία θα βλάψει την πλακέτα κυκλώματος.
- Μην χτυπάτε ή δεν δονείτε τον εξοπλισμό.
- Δεν πρέπει να χρησιμοποιούνται ισχυρά χημικά, καθαριστικά ή ισχυρά απορρυπαντικά για τον καθαρισμό του εξοπλισμού.
- Κατά την αντικατάσταση εξαρτημάτων, μπορούν να χρησιμοποιούνται μόνο συμβατά ή εγκεκριμένα εξαρτήματα.
- Πάντα να κάνετε αντίγραφο ασφαλείας για τα δεδομένα που πρέπει να διατηρούνται (όπως δεδομένα δοκιμών, δεδομένα κατανομής χωρητικότητας κ.λπ.).
Η σωστή χρήση και συντήρηση του εξοπλισμού θα σας βοηθήσει να βελτιώσετε την απόδοση του προϊόντος.οι βλάβες του εξοπλισμού προκαλούνται από ακατάλληλη λειτουργία ή απρόσεκτες μέθοδοι συντήρησηςΕάν ο εξοπλισμός δεν μπορεί να λειτουργήσει κανονικά, σας προτείνουμε να διαβάσετε προσεκτικά το εγχειρίδιο χρήσης αυτού του προϊόντος ή να επικοινωνήσετε με την εξυπηρέτηση πελατών της Xinwei για συμβουλές.
100V-50A-CE-6000 Μονάδα μπαταρίας και επιθεώρηση πακέτου...
