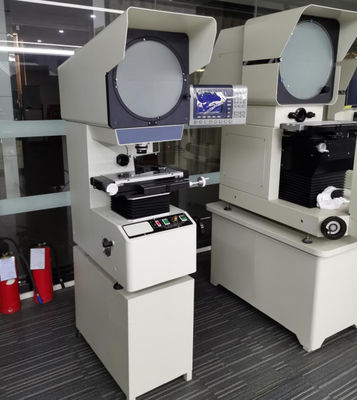

100mm X Axis Οπτικό εξοπλισμό Ψηφιακό προβολέα Προφίλ / συσκευή μέτρησης βίντεο
Λεπτομέρειες για το προϊόν
| Άξονας Χ: | 100 χιλ. | Άξονας Y: | 100 χιλ. |
|---|---|---|---|
| Μεγέθυνση: | 10x, 20x, 50x, 100x | Δύναμη: | 10/220V ((AC).50/60Hz,400W |
| Μέτρηση της ακρίβειας: | (3+L/200)um | ||
| Επισημαίνω: | Οπτικός εξοπλισμός 100 mm x άξονας,Οπτικός εξοπλισμός άξονα x και y |
||
Περιγραφή του προϊόντος
Εφαρμογές και σκοπός δοκιμής
Η ποιότητα του οπτικού συστήματος αυτού του προϊόντος είναι εξαιρετική, η εικόνα του φακού είναι καθαρή και η μεγέθυνση είναι ακριβής.το σφάλμα μέτρησης του διαγράμματος είναι μικρότερο από 0.08%· το σφάλμα ένδειξης συντεταγμένης μέτρησης μπορεί να φθάσει τα (3+L/200) μM· είναι εξοπλισμένο με ειδικό μικροτυπικό και διακόπτη ποδιού, το οποίο είναι πολύ βολικό για την έξοδο δεδομένων και τη δειγματοληψία.Η εικόνα του εργαστηρίου μπορεί να είναι μια πλήρης όρθια εικόνα ή μια αναστροφή εικόναΟ προβολέας έχει καθαρή απεικόνιση και ακριβή μεγέθυνση.
Πλεονεκτήματα
Σε σύγκριση με παρόμοια προϊόντα, ο προβολέας μετρήσεων που παράγεται από την εταιρεία μας έχει τα ακόλουθα χαρακτηριστικά:
1Το όργανο αυτό μπορεί να ανιχνεύσει αποτελεσματικά τα περίμετρα και τα σχήματα της επιφάνειας διαφόρων πολύπλοκων εργαστηρίων, όπως: πρότυπα, τμήματα τυποποίησης, καμάρες, στροφή βιδών, γρανάζια,Μηχανές για την κατασκευή καλωδίων ή καλωδίων, μαχαίρια και εξαρτήματα, καθώς και τερματικά, ρολόγια, και χάλυβα πέτρα κλπ.
2Έχει ευρύτερο φάσμα εφαρμογών. Χρησιμοποιείται ευρέως σε μηχανήματα, καλούπια, μετρητές, ηλεκτρονικά, ελαφριά βιομηχανία και άλλες βιομηχανίες.Είναι απαραίτητος εξοπλισμός επαλήθευσης των μετρήσεων για τα δωμάτια μέτρησης και τα εργαστήρια παραγωγής..
3Ακρίβεια μέτρησης με όργανο: (3+L/200) μm
4Ψηφιακή ανάλυση οθόνης των συντεταγμένων X και Y: 0.0005mm
5Σύστημα επεξεργασίας δεδομένων: DP100 πολυλειτουργικό σύστημα επεξεργασίας δεδομένων, πλήρης κινεζική οθόνη μπορεί να κάνει πολλαπλή δειγματοληψία σημείων, περιστροφή συντεταγμένων, σημείο, γραμμή, απόσταση,έξοδος δεδομένων RS-232 ανίχνευσης γωνίας, μπορεί να εμφανίζει γραφικά μετρήσεων.
6Χρησιμοποιεί ανεμογεννήτρια γωνίας 45° και ράβδο δίνης για ανύψωση.
ΤΕΧΝΙΚΕΣ ΠΑΡΑΜΕΤΡΕΣ
150*50mm, 200*100mm, 300*150mm μπορούν να επιλεγούν
| Σχήμα | ΣΛ-U300-1 | ||||
| Τραπέζι εργασίας | Δρόμος στον άξονα Χ (mm) | 200 | |||
| Διάδρομος άξονα Y (mm) | 100 | ||||
| Μέγεθος μεταλλικού τραπεζιού (mm) | 350×170 | ||||
| Μέγεθος γυάλινου τραπεζιού (mm) | 246×120 | ||||
| Διάδρομος άξονα Z (mm) | 100 ((Για Εστίαση) | ||||
| ΜΕύκολη ακρίβεια | (3+L/200) μ | ||||
| Αποφασιστικότητα του κυλινδρικού πλέγματος | 0.0005mm | ||||
| Εικονική οθόνη |
μέγεθος οθόνης ((mm): Φ300mm Υιοθετήστε ιαπωνική τεχνολογία φωτολιθογραφίας, χαραγμένη με γραμμή λέξεων ρυζιού. |
||||
| Πεδίο περιστροφής: 0-360° | |||||
|
Η ανάλυση οθόνης περιστροφής: 1° ή 0,01° Υιοθετήστε ιαπωνικό περιστρεφόμενο κωδικοποιητή |
|||||
|
Στόχος φακούς
|
Μεγέθυνση |
10X (Απαραίτητο) |
20X (Διαφορετικά) |
50X (Διαφορετικά) |
100X (Διαφορετικά) |
| Εικόνα αντικειμένου ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
| Απόσταση εργασίας ((mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
| Σύστημα επεξεργασίας δεδομένων | Πολυλειτουργικό σύστημα επεξεργασίας δεδομένων, μπορεί να μετρήσει σημείο, γραμμή και γωνία. | ||||
| Φωτισμός |
Λάμπες χαλογόνου 24V/150w Ο φωτισμός μετάδοσης και αντανάκλασης υιοθετεί λαμπτήρες αλογονίου 24V, 150W που εισάγονται από την Osram της Γερμανίας. |
||||
| Κρύο | Επαναγκαστική ψύξη αέρα (3 άξονες ανεμιστήρες) | ||||
| Μέγεθος μηχανής | 788*524*1152mm | ||||
| Δύναμη | 110/220V ((AC).50/60Hz,400W | ||||
